機房接地系統

機房接地系統是為了消除公共阻抗的聚合，防止寄生電容蝸合的干擾，保護設備和人員的安全，保證計算機系統穩定可靠運行的重要措施。如果接地與屏蔽正確的結合起來，那么在抗干擾設計上最經濟而且效果最顯著的一種，因此，為了能保證計算機系統安全，穩定、可靠的運行，保證設備、人員的安全， 針對不同類型機房的不同要求，應設計出相應的接地系統。

機房接地類型一般分為以下幾種:

交流工作接地;

計算機系統的弱電接地;

安全保護接地;

在機房接地時應注意兩點:

信號系統和電源系統、高壓系統和低壓系統不應使用共地回路。

靈敏電路的接地應各自隔離或屏蔽，以防止接地回流和靜電感應而產生干擾。機房接地宜采用綜合接地方案，綜合接地電阻按要求應小于1歐姆。

接地系統技術要求

鋅在很多土壤中具有一種能產生一層防蝕保護薄膜的趨勢。在一定程度上，鋅還能對銅、鉛、錫和鋼起陰極保護作用。因此，如鍍鋅層足夠厚的話，鍍鋅鋼對接地電極來說是一種合適的材料。

銅的導電率比鋼要高得多，可以使接地電極本身的接地電阻保持足夠低。但是，如果銅接地電極與接地匯集線到鍍鋅鋼接地電極的裸銅線之間建立金屬連接時，它容易在這些鄰近的金屬上引起電蝕。

紫銅板如無鍍鋅保護外層，埋入土壤后易形成氧化銅層而使接地電阻值發生逐年增大的趨向。

鋁和無外層保護的鋼有極大的腐蝕危險，不宜采用。

鍍鋅鋼以角鋼為佳，鍍層應不少于70mm厚，截面至少為50×50×5mm，連接用的鍍鋅扁鋼截面也至少為50×5mm。

1、根據國際GB2887-2000《電子計算機場地通用規范》要求，計算機房應采用四組接地裝置，即:

交流工作接地，接地電阻值≤4Ω

安全保護接地PE，接地電阻值≤4Ω

計算機專用直流接地TE，接地電阻值≤1Ω

防雷接地，接地電阻值≤4Ω

根據國際GB50174-93《電子計算機房設計規范》要求，計算機房采用四種接地分用二組接地體裝置，即:

其中計算機專用接地(邏輯接地)接地電阻值≤1Ω，通過獨立接地電纜單獨引入UPS配電柜計算機系統專用;

交流工作地、安全保護地、防雷保護地接地電阻值≤4Ω，通過接地電纜分別引入機房;

計算機機房接地采用環形多點接地，以保證地板架接地良好;

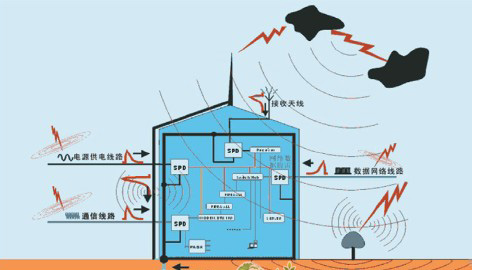

現代防雷接地強調的是等電位接地，不管在任何時刻，設備地線之間的電壓差必須保證趨向于零伏。

機房區四組接地分三組由接地裝置引來:

機房交流工作接地、安全保護接地PE、防雷接地，接地電阻值≤4Ω;干線采用35mm銅芯線從機房綜合接地裝置斷接卡引到機房銅排及配電柜相關接地銅排上，支線采用BVR6mm銅塑線環繞機房，與活動地板支架，墻體龍骨架，吊頂金屬骨架等，作可靠接地處理，并于機房防雷地線并接在一起并統一接入接地體，從而確保電氣設備的安全運行，及人員的人身安全，以避免各地線間形成電位差，從而確保電氣設備的正常運行。

計算機專用直流接地TE，接地電阻值≤1Ω;干線采用50mm銅芯線從計算機專用接地裝置斷接卡引到配電柜相關接地銅排上，計算機專用直流接地TE系統為計算機數據系統專用。

避雷器專用接地，接地電阻值≤4Ω;干線采用25mm銅芯線從機房綜合接地裝置斷接卡引到配電柜避雷器上，避雷器專用接地為避雷器專用。

樓下接地體在距離地面1.8米處設置斷接片，作為接地測試點使用。
